Description

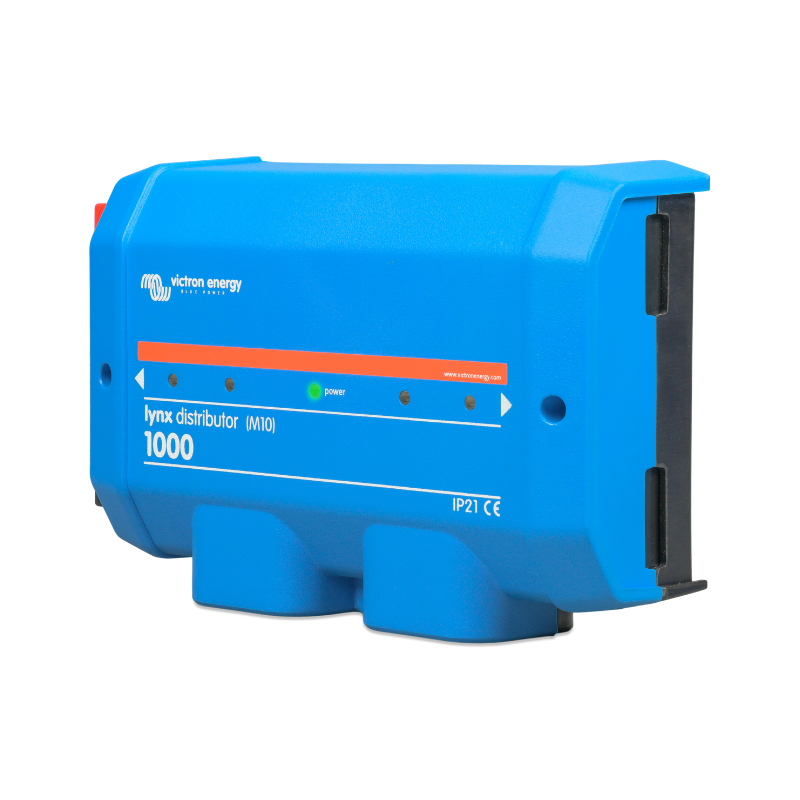

Lynx Distributor (M10)
Le Lynx Distributor (M10) est un module de distribution DC modulaire de Victron Energy conçu pour centraliser et sécuriser les connexions de batteries, convertisseurs, chargeurs et autres équipements en courant continu. Il intègre quatre emplacements pour fusibles DC, chacun surveillé individuellement par une LED en façade afin d’identifier immédiatement un fusible défectueux. Faisant partie du système modulaire Lynx, il permet de réaliser des installations électriques propres, évolutives et parfaitement organisées.
La version M10 est destinée aux installations à forte puissance nécessitant des connexions inter-modules en M10. À noter que les connexions des câbles et des fusibles restent au format M8 ; le M10 concerne uniquement les jonctions entre les modules Lynx. Associé à un Lynx Smart BMS, il peut transmettre l’état des fusibles au système de supervision Victron.
Caractéristiques techniques
Type : Module de distribution DC
Système : Victron Lynx
Version : M10
Barres omnibus : Positive et négative intégrées
Emplacements pour fusibles : 4
Surveillance des fusibles : Oui, par LED
Connexion inter-modules : M10
Connexions des câbles : M8
Compatibilité : Lynx Power In, Lynx Shunt VE.Can, Lynx Smart BMS et autres modules Lynx
Communication avec Lynx Smart BMS : Oui (état des fusibles)
Câble RJ10 fourni : 40 cm
Utilisation : Installations basse tension DC jusqu’à 1000 A (selon la configuration)
Applications
Installations photovoltaïques autonomes
Systèmes de stockage d’énergie (ESS)
Bancs de batteries lithium
Camping-cars et véhicules aménagés
Applications marines
Sites isolés
Installations industrielles
Distribution sécurisée des circuits DC
Les points forts
Distribution DC modulaire et évolutive
4 départs protégés par fusibles
Contrôle visuel de chaque fusible grâce aux LED intégrées
Compatible avec l’ensemble du système Victron Lynx
Connexions inter-modules robustes en M10
Installation propre et simplifiée
Possibilité de remonter l’état des fusibles vers un Lynx Smart BMS
Idéal pour les installations photovoltaïques haute puissance
